訊息流

一旦暴露 STOMP 端點，Spring 應用程式就成為連線客戶端的 STOMP broker。本節描述了伺服器端的訊息流。

spring-messaging 模組包含訊息應用程式的基礎支援，它起源於 Spring Integration，後來被提取並納入 Spring Framework 中，以便在許多 Spring 專案和應用程式場景中更廣泛地使用。以下列表簡要描述了一些可用的訊息抽象

Message：訊息的簡單表示，包含頭部和載荷。
MessageHandler：處理訊息的契約。
MessageChannel：傳送訊息的契約，可以在生產者和消費者之間實現松耦合。
SubscribableChannel：帶有 MessageHandler 訂閱者的 MessageChannel。
ExecutorSubscribableChannel：使用 Executor 傳遞訊息的 SubscribableChannel。

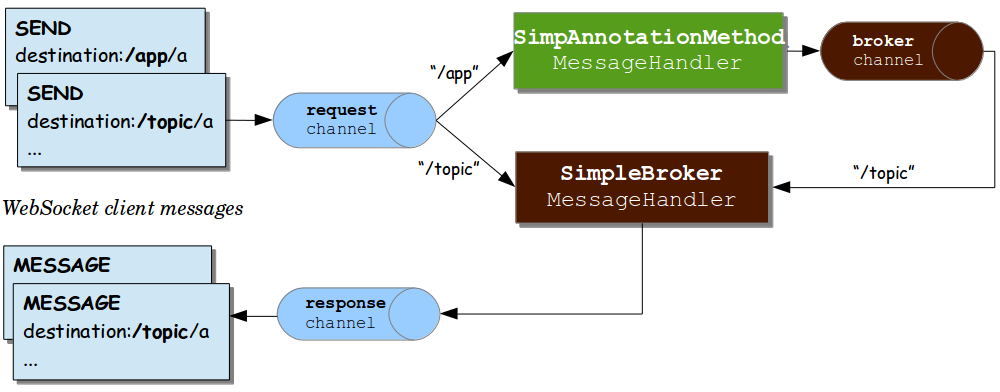

Java 配置（即 @EnableWebSocketMessageBroker）和 XML 名稱空間配置（即 <websocket:message-broker>）都使用上述元件來組裝訊息工作流。下圖顯示了啟用簡單內建訊息 broker 時使用的元件

上圖顯示了三個訊息通道

clientInboundChannel：用於傳遞從 WebSocket 客戶端接收的訊息。
clientOutboundChannel：用於向 WebSocket 客戶端傳送伺服器訊息。
brokerChannel：用於在伺服器端應用程式程式碼中向訊息 broker 傳送訊息。

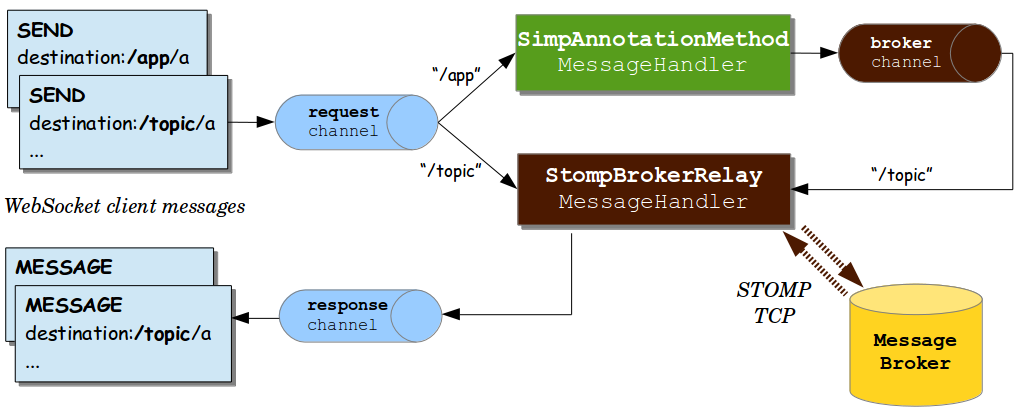

下圖顯示了配置外部 broker（例如 RabbitMQ）用於管理訂閱和廣播訊息時使用的元件

前兩個圖的主要區別在於使用“broker 中繼”透過 TCP 將訊息傳遞到外部 STOMP broker，以及將訊息從 broker 傳遞給訂閱的客戶端。

當從 WebSocket 連線接收到訊息時，它們被解碼為 STOMP 幀，轉換為 Spring Message 表示形式，併發送到 clientInboundChannel 進行進一步處理。例如，目的地頭部以 /app 開頭的 STOMP 訊息可以路由到註解控制器的 @MessageMapping 方法，而 /topic 和 /queue 訊息可以直接路由到訊息 broker。

處理來自客戶端的 STOMP 訊息的註解 @Controller 可以透過 brokerChannel 向訊息 broker 傳送訊息，然後 broker 透過 clientOutboundChannel 將訊息廣播給匹配的訂閱者。同一個控制器也可以響應 HTTP 請求執行相同的操作，因此客戶端可以執行 HTTP POST，然後 @PostMapping 方法可以將訊息傳送到訊息 broker，以廣播給訂閱的客戶端。

我們可以透過一個簡單的示例來追蹤流程。考慮以下示例，它設定了一個伺服器

Java
Kotlin

@Configuration
@EnableWebSocketMessageBroker
public class WebSocketConfiguration implements WebSocketMessageBrokerConfigurer {

	@Override
	public void registerStompEndpoints(StompEndpointRegistry registry) {
		registry.addEndpoint("/portfolio");
	}

	@Override
	public void configureMessageBroker(MessageBrokerRegistry registry) {
		registry.setApplicationDestinationPrefixes("/app");
		registry.enableSimpleBroker("/topic");
	}
}

@Configuration
@EnableWebSocketMessageBroker
class WebSocketConfiguration : WebSocketMessageBrokerConfigurer {
	override fun registerStompEndpoints(registry: StompEndpointRegistry) {
		registry.addEndpoint("/portfolio")
	}

	override fun configureMessageBroker(registry: MessageBrokerRegistry) {
		registry.setApplicationDestinationPrefixes("/app")
		registry.enableSimpleBroker("/topic")
	}
}

Java
Kotlin

@Controller
public class GreetingController {

	@MessageMapping("/greeting")
	public String handle(String greeting) {
		return "[" + getTimestamp() + ": " + greeting;
	}

	private String getTimestamp() {
		return new SimpleDateFormat("MM/dd/yyyy h:mm:ss a").format(new Date());
	}

}

@Controller
class GreetingController {

	@MessageMapping("/greeting")
	fun handle(greeting: String): String {
		return "[${getTimestamp()}: $greeting"
	}

	private fun getTimestamp(): String {
		return SimpleDateFormat("MM/dd/yyyy h:mm:ss a").format(Date())
	}
}

上例支援以下流程

客戶端連線到 localhost:8080/portfolio，一旦建立 WebSocket 連線，STOMP 幀就開始在其上傳輸。
客戶端傳送一個 SUBSCRIBE 幀，其目的地頭部為 /topic/greeting。收到並解碼後，訊息傳送到 clientInboundChannel，然後路由到訊息 broker，由其儲存客戶端訂閱資訊。
客戶端向 /app/greeting 傳送一個 SEND 幀。/app 字首有助於將其路由到註解控制器。移除 /app 字首後，目的地剩餘的 /greeting 部分對映到 GreetingController 中的 @MessageMapping 方法。
GreetingController 返回的值被轉換為一個 Spring Message，其載荷基於返回值，預設目的地頭部為 /topic/greeting（從輸入目的地中將 /app 替換為 /topic 派生而來）。生成的訊息被髮送到 brokerChannel 並由訊息 broker 處理。
訊息 broker 查詢所有匹配的訂閱者，並透過 clientOutboundChannel 向每個訂閱者傳送一個 MESSAGE 幀，訊息從 clientOutboundChannel 被編碼為 STOMP 幀並在 WebSocket 連線上傳輸。

下一節將提供更多關於註解方法的詳細資訊，包括支援的引數型別和返回值。
