元資料模式

概述

Spring Batch 元資料表與在 Java 中表示它們的領域物件密切對應。例如，JobInstance、JobExecution、JobParameters 和 StepExecution 分別對映到 BATCH_JOB_INSTANCE、BATCH_JOB_EXECUTION、BATCH_JOB_EXECUTION_PARAMS 和 BATCH_STEP_EXECUTION。ExecutionContext 對映到 BATCH_JOB_EXECUTION_CONTEXT 和 BATCH_STEP_EXECUTION_CONTEXT。JobRepository 負責將每個 Java 物件儲存並存儲到其對應的表中。本附錄詳細描述了元資料表，以及建立它們時所做的許多設計決策。檢視本附錄後面描述的各種表建立語句時，請注意使用的資料型別儘可能通用。Spring Batch 提供了許多模式作為示例。由於各個資料庫供應商處理資料型別的方式不同，所有這些模式的資料型別各不相同。下圖顯示了所有六個表及其相互關係的 ERD 模型

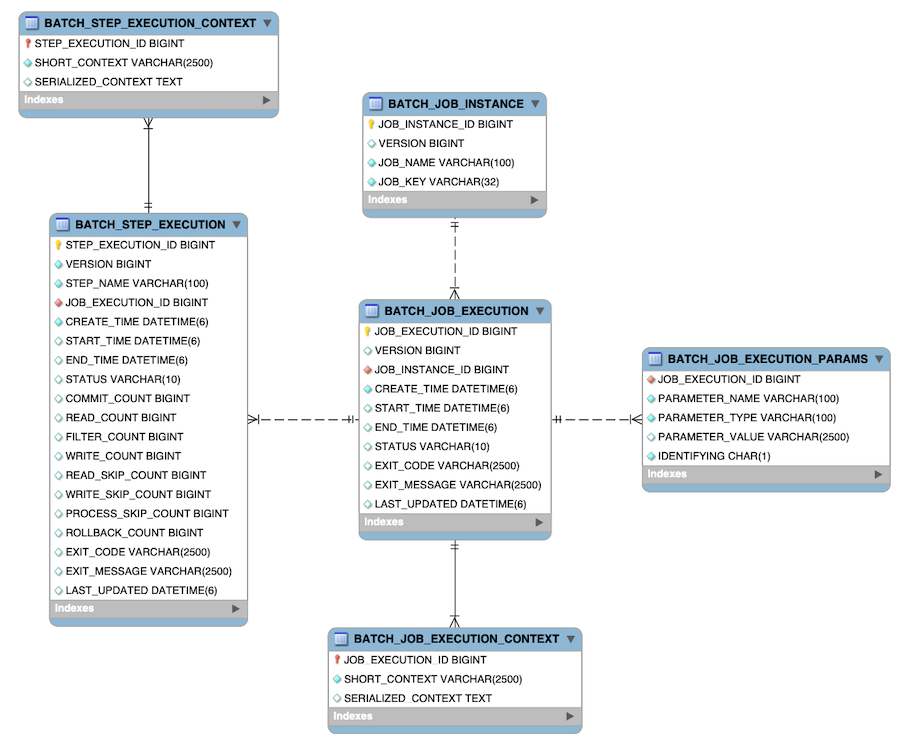

Spring Batch Meta-Data ERD
圖 1. Spring Batch 元資料 ERD

示例 DDL 指令碼

Spring Batch Core JAR 檔案包含用於建立多種資料庫平臺關係表的示例指令碼（這些平臺又會被 job repository factory bean 或等效的名稱空間自動檢測到）。這些指令碼可以按原樣使用，也可以根據需要新增額外的索引和約束進行修改。檔名格式為 schema-*.sql，其中 * 是目標資料庫平臺的短名稱。這些指令碼位於 org.springframework.batch.core 包中。

遷移 DDL 指令碼

Spring Batch 提供了在升級版本時需要執行的遷移 DDL 指令碼。這些指令碼可以在 Core Jar 檔案的 org/springframework/batch/core/migration 路徑下找到。遷移指令碼按引入的版本號組織到相應的資料夾中

  • 2.2：包含從 2.2 之前版本遷移到 2.2 版本所需的指令碼

  • 4.1：包含從 4.1 之前版本遷移到 4.1 版本所需的指令碼

版本

本附錄中討論的許多資料庫表都包含一個版本列。這個列很重要，因為 Spring Batch 在處理資料庫更新時採用了樂觀鎖策略。這意味著每次“觸及”（更新）一條記錄時，版本列中的值都會加一。當 Repository 回去儲存值時，如果版本號已經改變，它會丟擲 OptimisticLockingFailureException，表示存在併發訪問錯誤。此檢查是必要的，因為即使不同的批處理作業可能在不同的機器上執行，它們都使用相同的資料庫表。

標識

BATCH_JOB_INSTANCE、BATCH_JOB_EXECUTION 和 BATCH_STEP_EXECUTION 都包含以 _ID 結尾的列。這些欄位作為各自表的主鍵。但是，它們不是資料庫生成的鍵。相反，它們是由單獨的序列生成的。這是必要的，因為將其中一個領域物件插入資料庫後，它獲得的鍵需要設定在實際物件上，以便在 Java 中能夠唯一標識它們。較新的資料庫驅動程式（JDBC 3.0 及以上）支援資料庫生成鍵的此特性。然而，為了不強制要求該特性，使用了序列。每種模式變體都包含以下語句的某種形式

CREATE SEQUENCE BATCH_STEP_EXECUTION_SEQ;
CREATE SEQUENCE BATCH_JOB_EXECUTION_SEQ;
CREATE SEQUENCE BATCH_JOB_SEQ;

許多資料庫供應商不支援序列。在這種情況下，會使用變通方法，例如以下用於 MySQL 的語句

CREATE TABLE BATCH_STEP_EXECUTION_SEQ (ID BIGINT NOT NULL) type=InnoDB;
INSERT INTO BATCH_STEP_EXECUTION_SEQ values(0);
CREATE TABLE BATCH_JOB_EXECUTION_SEQ (ID BIGINT NOT NULL) type=InnoDB;
INSERT INTO BATCH_JOB_EXECUTION_SEQ values(0);
CREATE TABLE BATCH_JOB_SEQ (ID BIGINT NOT NULL) type=InnoDB;
INSERT INTO BATCH_JOB_SEQ values(0);

在上述情況下，使用一個表來代替每個序列。然後，Spring 核心類 MySQLMaxValueIncrementer 遞增此序列中的一列以提供類似的功能。

BATCH_JOB_INSTANCE 表

BATCH_JOB_INSTANCE 表儲存了與 JobInstance 相關的所有資訊，並作為整個層次結構的頂部。以下是用於建立它的通用 DDL 語句

CREATE TABLE BATCH_JOB_INSTANCE  (
  JOB_INSTANCE_ID BIGINT  PRIMARY KEY ,
  VERSION BIGINT,
  JOB_NAME VARCHAR(100) NOT NULL ,
  JOB_KEY VARCHAR(32) NOT NULL
);

以下列表描述了表中的每一列

  • JOB_INSTANCE_ID：唯一標識例項的 ID。它也是主鍵。此列的值應該可以透過呼叫 JobInstance 的 getId 方法獲得。

  • VERSION：參見版本。

  • JOB_NAME：從 Job 物件獲取的作業名稱。由於它是標識例項所必需的，因此不能為空。

  • JOB_KEY：JobParameters 的序列化，用於唯一標識同一作業的不同例項。（具有相同作業名稱的 JobInstances 必須具有不同的 JobParameters，因此具有不同的 JOB_KEY 值）。

BATCH_JOB_EXECUTION_PARAMS 表

BATCH_JOB_EXECUTION_PARAMS 表儲存了與 JobParameters 物件相關的所有資訊。它包含傳遞給 Job 的 0 個或多個鍵值對，並作為作業執行引數的記錄。對於每個有助於生成作業標識的引數，將 IDENTIFYING 標誌設定為 true。請注意，該表已進行反正規化化。沒有為每種型別建立單獨的表，而是有一個表，其中包含一個指示型別的列，如下所示

CREATE TABLE BATCH_JOB_EXECUTION_PARAMS  (
	JOB_EXECUTION_ID BIGINT NOT NULL ,
	PARAMETER_NAME VARCHAR(100) NOT NULL ,
	PARAMETER_TYPE VARCHAR(100) NOT NULL ,
	PARAMETER_VALUE VARCHAR(2500) ,
	IDENTIFYING CHAR(1) NOT NULL ,
	constraint JOB_EXEC_PARAMS_FK foreign key (JOB_EXECUTION_ID)
	references BATCH_JOB_EXECUTION(JOB_EXECUTION_ID)
);

以下列表描述了每一列

  • JOB_EXECUTION_ID：來自 BATCH_JOB_EXECUTION 表的外部索引鍵，指示引數條目所屬的作業執行。請注意，每個執行可能存在多行（即鍵值對）。

  • PARAMETER_NAME：引數名稱。

  • PARAMETER_TYPE：引數型別的完全限定名稱。

  • PARAMETER_VALUE：引數值

  • IDENTIFYING：指示引數是否對相關 JobInstance 的標識產生貢獻的標誌。

請注意，此表沒有主鍵。這是因為框架不需要它，因此不強制要求。如果需要，您可以使用資料庫生成的鍵新增主鍵，而不會對框架本身造成任何問題。

BATCH_JOB_EXECUTION 表

BATCH_JOB_EXECUTION 表儲存了與 JobExecution 物件相關的所有資訊。每次執行 Job 時，都會有一個新的 JobExecution 呼叫以及此表中的新行。以下列出了 BATCH_JOB_EXECUTION 表的定義

CREATE TABLE BATCH_JOB_EXECUTION  (
  JOB_EXECUTION_ID BIGINT  PRIMARY KEY ,
  VERSION BIGINT,
  JOB_INSTANCE_ID BIGINT NOT NULL,
  CREATE_TIME TIMESTAMP NOT NULL,
  START_TIME TIMESTAMP DEFAULT NULL,
  END_TIME TIMESTAMP DEFAULT NULL,
  STATUS VARCHAR(10),
  EXIT_CODE VARCHAR(20),
  EXIT_MESSAGE VARCHAR(2500),
  LAST_UPDATED TIMESTAMP,
  constraint JOB_INSTANCE_EXECUTION_FK foreign key (JOB_INSTANCE_ID)
  references BATCH_JOB_INSTANCE(JOB_INSTANCE_ID)
) ;

以下列表描述了每一列

  • JOB_EXECUTION_ID：唯一標識此執行的主鍵。此列的值可以透過呼叫 JobExecution 物件的 getId 方法獲得。

  • VERSION：參見版本。

  • JOB_INSTANCE_ID：來自 BATCH_JOB_INSTANCE 表的外部索引鍵。它指示此執行所屬的例項。每個例項可能有一個以上的執行。

  • CREATE_TIME：表示執行建立時間的 timestamp。

  • START_TIME：表示執行開始時間的 timestamp。

  • END_TIME：表示執行完成時間的 timestamp，無論成功或失敗。作業當前未執行時此列為空值，表示發生了某種錯誤，並且框架在失敗前未能執行最後一次儲存。

  • STATUS：表示執行狀態的字串。可以是 COMPLETED、STARTED 等。此列的物件表示是 BatchStatus 列舉。

  • EXIT_CODE：表示執行退出碼的字串。對於命令列作業，這可以轉換為一個數字。

  • EXIT_MESSAGE：表示作業退出方式更詳細描述的字串。如果失敗，這可能包括儘可能多的堆疊跟蹤資訊。

  • LAST_UPDATED：表示此執行最後一次持久化時間的 timestamp。

BATCH_STEP_EXECUTION 表

BATCH_STEP_EXECUTION 表儲存了與 StepExecution 物件相關的所有資訊。此表在許多方面與 BATCH_JOB_EXECUTION 表相似，並且每個建立的 JobExecution 針對每個 Step 至少有一個條目。以下列出了 BATCH_STEP_EXECUTION 表的定義

CREATE TABLE BATCH_STEP_EXECUTION  (
  STEP_EXECUTION_ID BIGINT NOT NULL PRIMARY KEY ,
  VERSION BIGINT NOT NULL,
  STEP_NAME VARCHAR(100) NOT NULL,
  JOB_EXECUTION_ID BIGINT NOT NULL,
  CREATE_TIME TIMESTAMP NOT NULL,
  START_TIME TIMESTAMP DEFAULT NULL ,
  END_TIME TIMESTAMP DEFAULT NULL,
  STATUS VARCHAR(10),
  COMMIT_COUNT BIGINT ,
  READ_COUNT BIGINT ,
  FILTER_COUNT BIGINT ,
  WRITE_COUNT BIGINT ,
  READ_SKIP_COUNT BIGINT ,
  WRITE_SKIP_COUNT BIGINT ,
  PROCESS_SKIP_COUNT BIGINT ,
  ROLLBACK_COUNT BIGINT ,
  EXIT_CODE VARCHAR(20) ,
  EXIT_MESSAGE VARCHAR(2500) ,
  LAST_UPDATED TIMESTAMP,
  constraint JOB_EXECUTION_STEP_FK foreign key (JOB_EXECUTION_ID)
  references BATCH_JOB_EXECUTION(JOB_EXECUTION_ID)
) ;

以下列表描述了每一列

  • STEP_EXECUTION_ID：唯一標識此執行的主鍵。此列的值應該可以透過呼叫 StepExecution 物件的 getId 方法獲得。

  • VERSION：參見版本。

  • STEP_NAME：此執行所屬步驟的名稱。

  • JOB_EXECUTION_ID：來自 BATCH_JOB_EXECUTION 表的外部索引鍵。它指示此 StepExecution 所屬的 JobExecution。對於給定的 JobExecution 和給定的 Step 名稱，可能只有一個 StepExecution。

  • START_TIME：表示執行開始時間的 timestamp。

  • END_TIME：表示執行完成時間的 timestamp，無論成功或失敗。此列為空值（即使作業當前未執行）表示發生了某種錯誤，並且框架在失敗前未能執行最後一次儲存。

  • STATUS：表示執行狀態的字串。可以是 COMPLETED、STARTED 等。此列的物件表示是 BatchStatus 列舉。

  • COMMIT_COUNT：在此執行期間步驟已提交事務的次數。

  • READ_COUNT：在此執行期間讀取的專案數。

  • FILTER_COUNT：在此執行期間被過濾掉的專案數。

  • WRITE_COUNT：在此執行期間寫入並提交的專案數。

  • READ_SKIP_COUNT：在此執行期間讀取時跳過的專案數。

  • WRITE_SKIP_COUNT：在此執行期間寫入時跳過的專案數。

  • PROCESS_SKIP_COUNT：在此執行期間處理時跳過的專案數。

  • ROLLBACK_COUNT：在此執行期間回滾的次數。請注意，此計數包括每次發生回滾的次數，包括重試的回滾和跳過恢復過程中的回滾。

  • EXIT_CODE：表示執行退出碼的字串。對於命令列作業，這可以轉換為一個數字。

  • EXIT_MESSAGE：表示作業退出方式更詳細描述的字串。如果失敗，這可能包括儘可能多的堆疊跟蹤資訊。

  • LAST_UPDATED：表示此執行最後一次持久化時間的 timestamp。

BATCH_JOB_EXECUTION_CONTEXT 表

BATCH_JOB_EXECUTION_CONTEXT 表儲存了與 Job 的 ExecutionContext 相關的所有資訊。每個 JobExecution 恰好有一個 Job ExecutionContext，它包含特定作業執行所需的所有作業級別資料。此資料通常表示失敗後必須檢索的狀態，以便 JobInstance 可以“從中斷處繼續”。以下列出了 BATCH_JOB_EXECUTION_CONTEXT 表的定義

CREATE TABLE BATCH_JOB_EXECUTION_CONTEXT  (
  JOB_EXECUTION_ID BIGINT PRIMARY KEY,
  SHORT_CONTEXT VARCHAR(2500) NOT NULL,
  SERIALIZED_CONTEXT CLOB,
  constraint JOB_EXEC_CTX_FK foreign key (JOB_EXECUTION_ID)
  references BATCH_JOB_EXECUTION(JOB_EXECUTION_ID)
) ;

以下列表描述了每一列

  • JOB_EXECUTION_ID：表示上下文所屬 JobExecution 的外部索引鍵。給定執行可能關聯多行。

  • SHORT_CONTEXT：SERIALIZED_CONTEXT 的字串版本。

  • SERIALIZED_CONTEXT：整個上下文，序列化後的。

BATCH_STEP_EXECUTION_CONTEXT 表

BATCH_STEP_EXECUTION_CONTEXT 表儲存了與 Step 的 ExecutionContext 相關的所有資訊。每個 StepExecution 恰好有一個 ExecutionContext，它包含特定步驟執行所需的所有持久化資料。此資料通常表示失敗後必須檢索的狀態，以便 JobInstance 可以“從中斷處繼續”。以下列出了 BATCH_STEP_EXECUTION_CONTEXT 表的定義

CREATE TABLE BATCH_STEP_EXECUTION_CONTEXT  (
  STEP_EXECUTION_ID BIGINT PRIMARY KEY,
  SHORT_CONTEXT VARCHAR(2500) NOT NULL,
  SERIALIZED_CONTEXT CLOB,
  constraint STEP_EXEC_CTX_FK foreign key (STEP_EXECUTION_ID)
  references BATCH_STEP_EXECUTION(STEP_EXECUTION_ID)
) ;

以下列表描述了每一列

  • STEP_EXECUTION_ID：表示上下文所屬 StepExecution 的外部索引鍵。給定執行可能關聯多行。

  • SHORT_CONTEXT：SERIALIZED_CONTEXT 的字串版本。

  • SERIALIZED_CONTEXT：整個上下文，序列化後的。

歸檔

由於每次執行批處理作業時都會在多個表中生成條目，因此通常會為元資料表建立歸檔策略。這些表本身旨在記錄過去發生的事情，並且通常不會影響任何作業的執行，但有一些與重啟相關的顯著例外

  • 框架使用元資料表來確定特定的 JobInstance 是否之前執行過。如果執行過並且作業不可重啟，則會丟擲異常。

  • 如果刪除了尚未成功完成的 JobInstance 的條目，框架會認為該作業是新作業，而不是重啟。

  • 如果作業被重啟，框架會使用持久化到 ExecutionContext 的任何資料來恢復 Job 的狀態。因此，刪除此表中尚未成功完成的作業的任何條目，將導致它們再次執行時無法從正確的位置開始。

國際化和多位元組字元

如果您在業務處理中使用多位元組字元集（如中文或西里爾文），這些字元可能需要持久化到 Spring Batch 模式中。許多使用者發現，只需更改模式將 VARCHAR 列的長度加倍就足夠了。其他人則傾向於將 JobRepository 配置為 max-varchar-length 為 VARCHAR 列長度值的一半。還有一些使用者報告說，他們在模式定義中用 NVARCHAR 替換了 VARCHAR。最佳結果取決於資料庫平臺以及資料庫伺服器在本地的配置方式。

元資料表索引建議

Spring Batch 在核心 jar 檔案中為幾種常見的資料庫平臺提供了元資料表的 DDL 示例。該 DDL 中不包含索引宣告，因為使用者可能希望如何索引有太多差異，取決於其具體的平臺、本地約定以及作業操作的業務需求。下表提供了一些指示，說明 Spring Batch 提供的 DAO 實現將在 WHERE 子句中使用哪些列以及它們可能的使用頻率，以便各個專案可以自行決定索引方式

表 1. SQL 語句中的 Where 子句（不含主鍵）及其大致使用頻率。

預設表名

Where 子句

頻率

BATCH_JOB_INSTANCE

JOB_NAME = ? and JOB_KEY = ?

每次啟動作業時

BATCH_JOB_EXECUTION

JOB_INSTANCE_ID = ?

每次重啟作業時

BATCH_STEP_EXECUTION

VERSION = ?

在提交間隔，即分塊時（以及步驟開始和結束時）

BATCH_STEP_EXECUTION

STEP_NAME = ? and JOB_EXECUTION_ID = ?

每次步驟執行前
